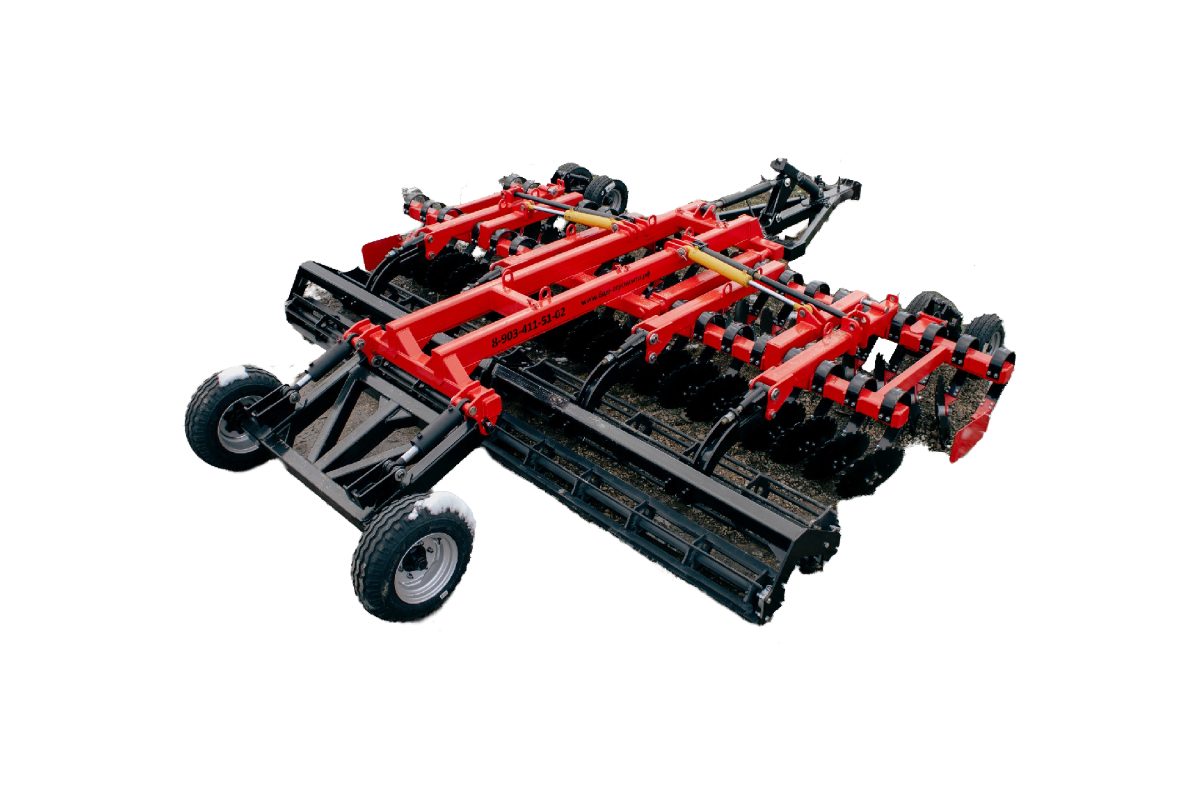

ОПИСАНИЕ ЛУЩИЛЬНИКА RED HUSKER
Серия дисковых скоростных лущильников на пружинной (рессорной) стойке компании БДМ-АгроЦентр.
Включает в себя 3 основных модификации:
— Цельнорамные (П) — без механизма складывания
— Складные «Бабочка» (ПБ) — орудия, снабженные гидравлическим механизмом складывания боковых секций (крыльев)
— Складные «Лафет» — агрегаты, имеющие двойной гидравлический механизм складывания для обеспечения допустимого габарита по высоте, также известны под типом «Евроскладывание».
ПРЕИМУЩЕСТВА ЛУЩИЛЬНИКА
Главным преимуществом дисковых лущильников RED HUSKER является высокая рабочая скорость — от 15 км/ч. Эти агрегаты сочетают в себе большой удельный вес на каждый рабочий орган, точную регулировку глубины обработки, надёжные комплектующие и продуманную конструкцию. Всё это, вкупе с удобной эксплуатацией моделей серии ПБ и транспортной шириной всего 2,5 метра, делает лущильники RED HUSKER уникальным решением на рынке сельхозтехники.

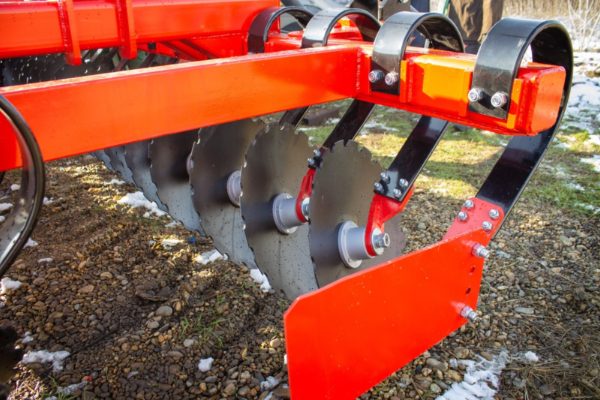

Дисковый лущильник предназначен для быстрой обработки почвы на глубину до 12 см с одновременным измельчением и заделкой пожнивных остатков. Благодаря сферическим дискам, установленным на индивидуальных пружинных стойках 90×14 мм от компании Bellota, обеспечивается стабильный угол атаки, высокое качество подрезания почвы, точное копирование рельефа и снижение ударных нагрузок на рабочий узел.

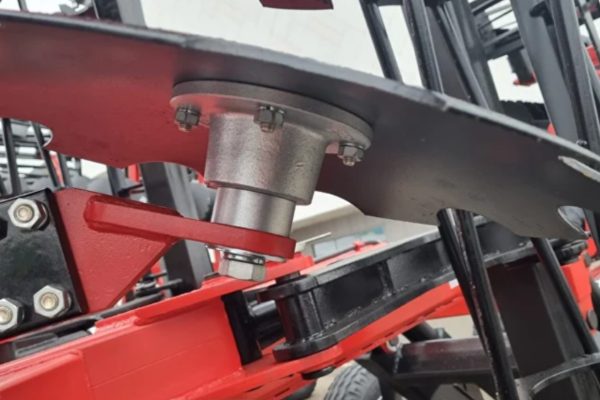

Конструкция лущильника включает пружинные стойки и необслуживаемые ступицы, установленные на кронштейнах с оптимально рассчитанным углом атаки и наклона дисков, что повышает надёжность работы даже в сложных условиях.
ОБЩИЕ ХАРАКТЕРИСТИКИ RED HUSKER
Диск 510/460х5 мм
На лущильниках RED HUSKER установлен тандемный шлейф-каток опорного типа, смонтированный на маятниковых рычагах. Конструкция катка представляет собой прочную балку, в которой размещены барабаны разного диаметра на надёжных подшипниках FKL LEFG 212. Балка крепится к поперечинам подъемных секций и оснащена винтовой регулировкой по высоте. В комбинации с опорными колесами это позволяет точно настраивать глубину обработки почвы.
Первым по ходу движения идёт барабан диаметром 380 мм с рабочими поверхностями из прутков Ø30 мм с винтовой круткой. В отличие от полых труб, использованных в других конструкциях, здесь применён цельный пруток, что увеличивает массу и значительно повышает эффективность разрушения крупных пластов почвы после прохождения дисков лущильника.
Второй барабан, диаметром 300 мм, изготовлен из полосы 60×10 мм и предназначен для дополнительного крошения и измельчения почвы. Такое сочетание барабанов обеспечивает качественное выравнивание и завершение обработки.
ОСОБЕННОСТИ МОДЕЛЕЙ ПБ

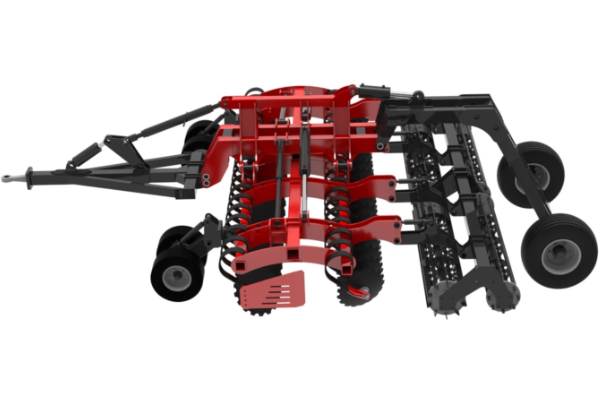

Ферма — это основной несущий элемент лущильника RED HUSKER, к которому через пальцевые соединения крепятся все функциональные узлы агрегата. Представляет собой цельносварную конструкцию с боковинами из прочной профильной трубы 180×100×8 мм. Ферма оснащена втулками для крепления боковых секций, узлами крепления гидроцилиндров транспортной тележки и крыльев, а также упорами, предотвращающими излишнее складывание боковых секций внутрь.
Второй контур — обеспечивает подъем боковых секций (крыльев) в верхнее положение.
Система параллельного подъёма — ключевое преимущество конструкции. За счёт одновременной работы гидроцилиндров прицепа и транспортной тележки, лущильник быстро переводится в транспортное положение без необходимости складывания боковых секций. Это упрощает управление агрегатом и ускоряет работу в поле.
Боковые секции (крылья) — на них размещены все рабочие органы лущильника. Крылья крепятся болтовыми соединениями, каждая стойка снабжена направляющими для облегчённой установки. Несущие балки соединены между собой интегральными поперечными балками, проходящими сквозь конструкцию и проваренными с обеих сторон. Это обеспечивает высокую жёсткость в осевом направлении и позволяет увеличить удельный вес на один рабочий орган. Повышенная масса и устойчивость напрямую влияют на качество обработки почвы и эффективность лущения стерни.
Дышло агрегата оснащено гидроцилиндром, маятниковым узлом и регулировочным винтом (талрепом). С помощью талрепа выполняется базовая настройка высоты и корректировка курсовой устойчивости лущильника, что обеспечивает стабильную работу даже в сложных условиях.
